1、冷却水管安装

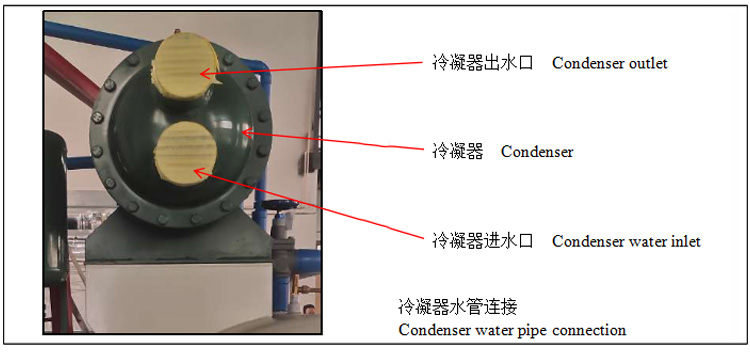

冷凝器出水口与冷却塔进水口连接。冷凝器进水口与冷却塔出水口连接，靠近冷却塔位置安装水泵。
冷却水流向：冷却塔出水口→水泵→冷凝器进水口→冷凝器出水口→冷却塔进水口
2、水管安装

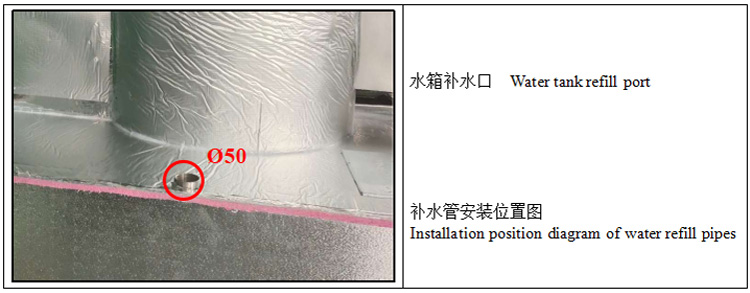

补水口可以在制冰过程中补充水箱中的水。将供水的管道与上图中的水箱补水口连接

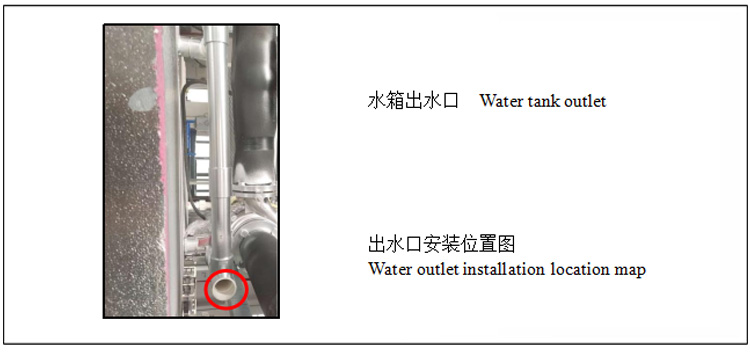

出水口可以排出水箱中补水过多溢出的水，也可以通过开关手阀控制水箱排水。与地漏或者其他排水管道连接
3、制冷系统管道连接
在系统管道未连接好及未抽空之前，机组所有的制冷系统手阀先不要打开，以免放跑制冷剂

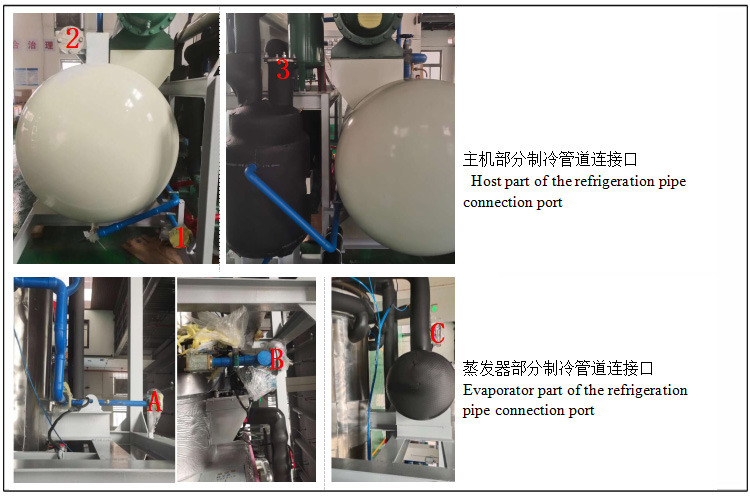

主机部分[图（1）]：编号1为供冷管道，编号2为供热管道，编号3为回气管道
蒸发器部分[图（2）]：编号A为供冷管道，编号B为供热管道，编号C为回气管道
编号1与编号A用ø42的无缝钢管连接；编号2与编号B用ø76的无缝钢管连接；编号3与编号C用ø108的无缝钢管连接

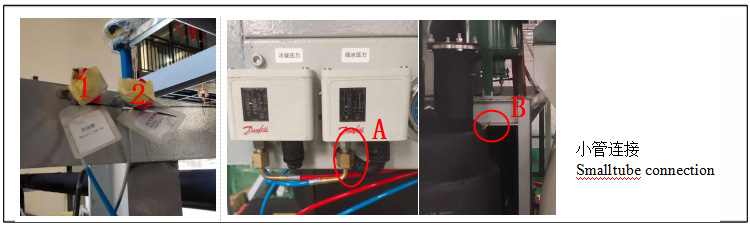

4、小管连接与抽空
编号1为蒸发器部分的回油管，与主机部分编号B的延伸管连接
编号2为蒸发器部分的回气手阀，与主机部分编号A的延伸管连接
在安装过程中，若出现预留的管道不够长的情况，可以用电箱中的备用管道延长

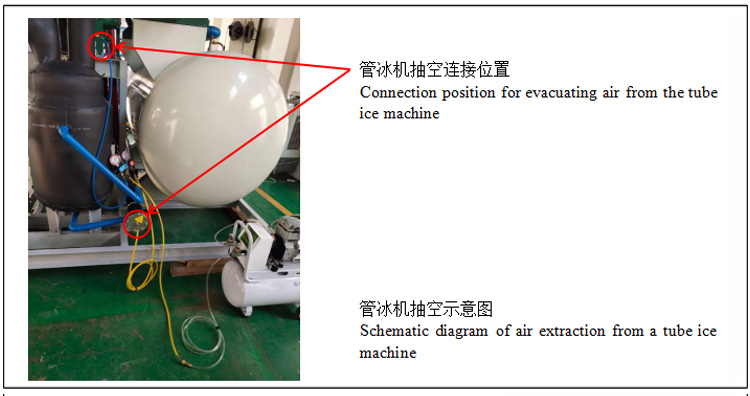

如上图所示，标记的两个位置为抽空点，在管冰机的所有管道与线路连接好后，与抽空装置连接，进行抽空
注意，抽空时，先要把控制线路全部接好，把主机通电，在触摸屏上点开手动界面，点开电磁阀（抽空期间电磁阀一直是通电打开的），抽空抽到0.98Bar，或2小时。抽空完毕后，关闭抽空加氟阀表，首先要打开主机上的供热手阀、接着是储液灌进液阀、储液灌角阀（要把阀杆逆时针方向全部拧出来）、回气手阀。最后到电箱触摸屏上手动界面点关电磁阀。接着拆掉真空泵连接管与抽空加氟表管。待主机通电8小时以上，压缩机油温上升到50度就可以开机了
5、电源进线连接

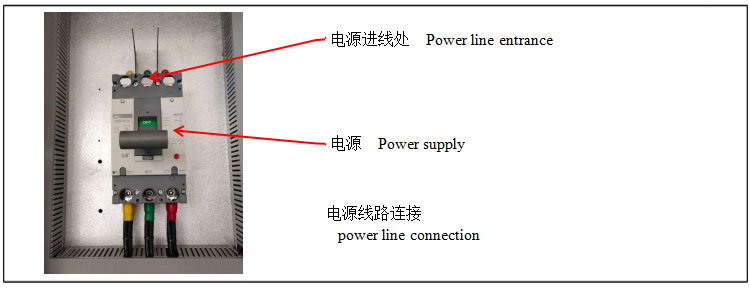

上图所示为管冰机的电源，为三相380V，与工厂的电源连接
6、各负载线连接

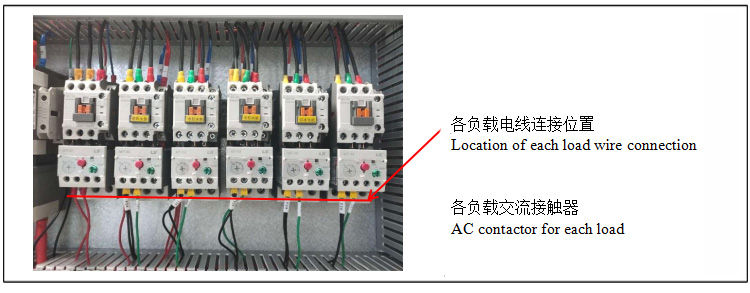

上图所示为各个负载的热继电器，在连接电线时，需要按照从左到右黄、绿、红的顺序连接
上图所示各个负载，从左到右，依次为：储冰斗螺杆电机、循环水泵、冷却水泵、冷却风机、切冰电机、补水水泵
注：水泵风机接好线后，要试一下运转方向，要保证水泵能上水，冷却塔风机能向上送风

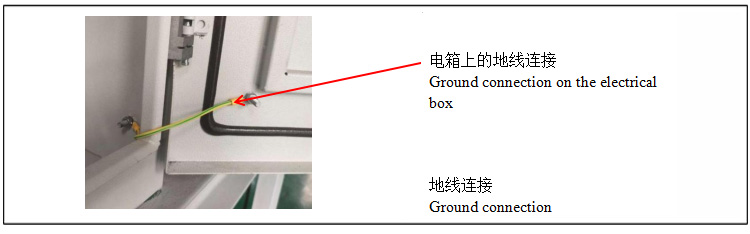

上图为电箱门板的地线连接示意图
7、控制线连接

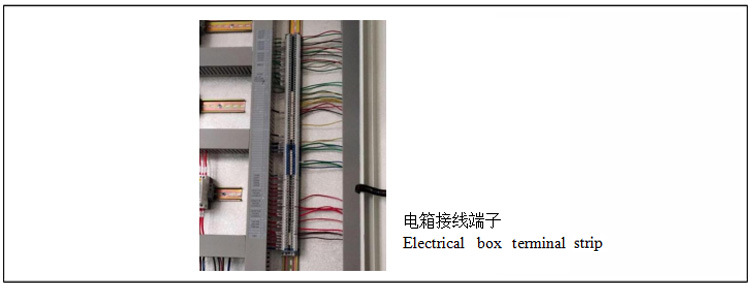

上图为电箱接线端子，具体的接线见附图中的电控图
8、电器部分

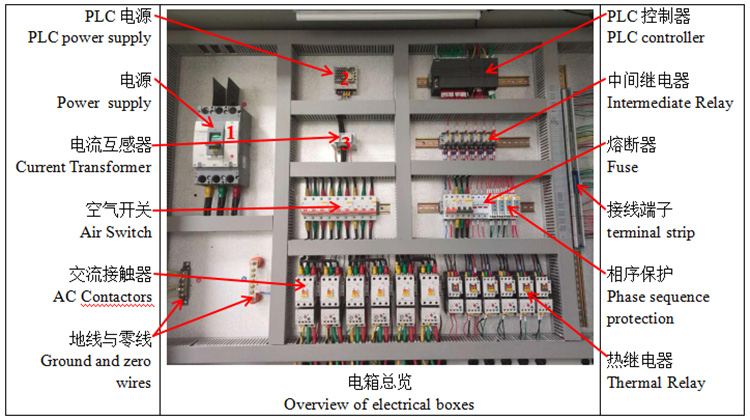

上图为电箱总览图
9、制冷系统部分

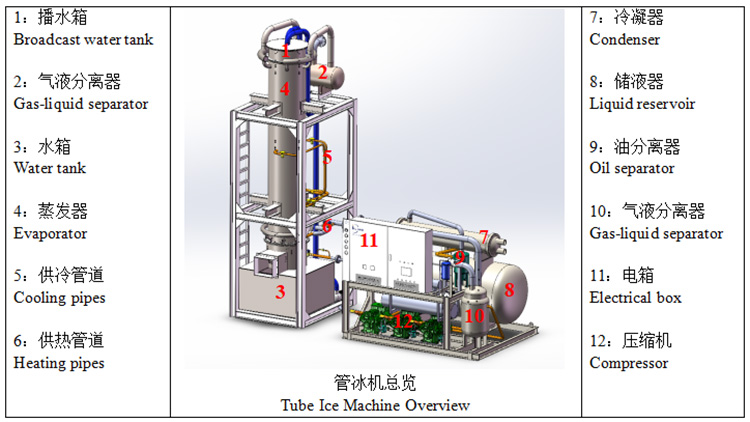

上图为为管冰机的示意图，在示意图上，可以看到主体部件及其名称
